Trabajos Realizados

Unidad de Instalaciones Eléctricas

7

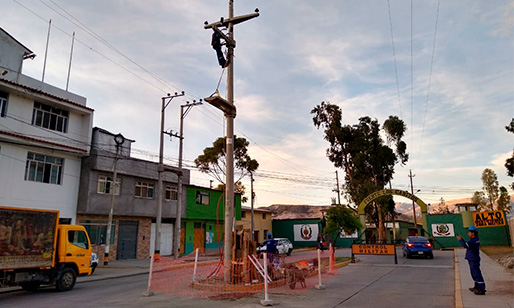

REUBICACIÓN DE PUNTO DE ENTREGA, SISTEMA DE UTILIZACIÓN DE MEDIA TENSIÓN 10KV PARA EL CAMPAMENTO TECHINT S.A.C.

-Suministro, construcción e instalación de red subterránea primaria, con cable tipo N2XSY de 70mm2 18/30kV.

-Suministro, construcción e instalación de red aérea primaria con conductor de aleación de aluminio AAAC de 35 mm2.

-Suministro y montaje de poste (C.A.C. 13/500Y), ménsulas, aisladores (porcelana tipo pin 27kV), y ferretería complementaria.

-Sistema de Puesta a Tierra.

-Suministro e implementación de 01 sistema de medición en MT.

-Pruebas y puesta en servicio.

8

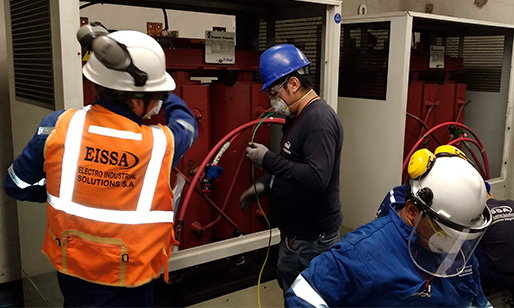

IMPLEMENTACIÓN DE TRANSFORMADOR SECO DE MEDIA TENSIÓN 1000KVA – 10kV.

-Suministro montaje e instalación del 4to transformador de 1000KVA (instalado en paralelo).

-Suministro, montaje e instalación de cables de Media Tensión (N2XSY).

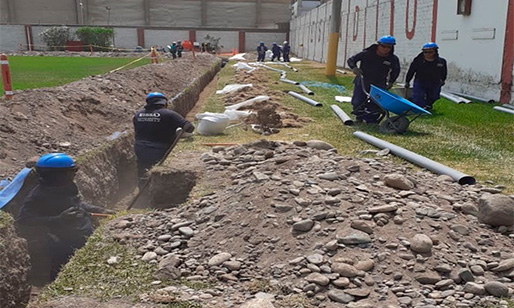

-Trazo y replanteo del recorrido de zanja.

-Identificación de posibles interferencias con equipo revelador de energía.

-Construcción de zanjas en diferentes medidas (0.6 x 1 metro, etc…)

-Construcción de Buzones de Concreto de (1 x 1 x 1.2 metro)

-Suministro, montaje e instalación de tuberías de PVC –SAP para alojar cables de MT.

-Suministro, montaje e instalación de Terminaciones en Media Tensión.

9

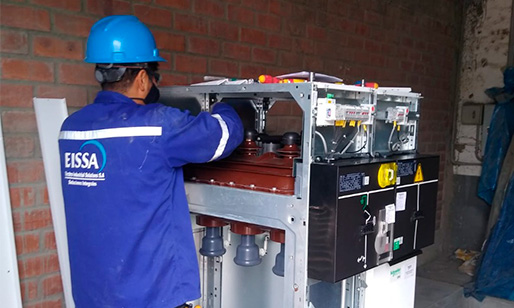

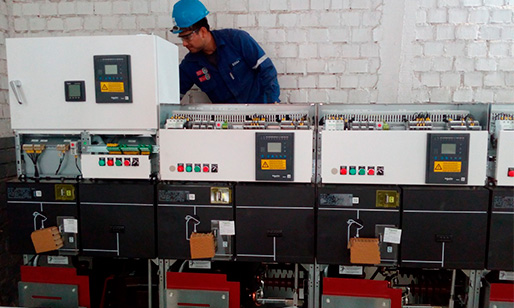

MODERNIZACIÓN DE SUB ESTACIÓN ELÉCTRICA 7470 / 10-20kV – ENEL

-Montaje e Instalación de Celda equipada con interruptores en SF6 + Transformadores de Corriente (TI) + Transformadores de Tensión (TT) + relé de protección (S20) + Medición PM5560, Schneider Electric. 01 Unidad

-Montaje e Instalación de Celda equipada con interruptor en SF6+ Transformadores de Corriente (TI) + Transformadores de Tensión (TT) + relé de protección S20 , Schneider Electric. 04 Unidades

-Montaje e Instalación de Cargador de Baterías, Vout = 24VDC

-Montaje e Instalación de Transformador Seco 630KV

-Montaje e instalación de Cables en Media Tensión. (N2XSY).

-Suministro e instalación de Empalme para Cable N2XSY 3- 1x120mm2, 3- 1x35mm2.

-Suministro e Instalación de Terminaciones para Cable N2XSY 3- 1x120mm2, 3-1x35mm2, 3-1x25mm2, 3-1x35mm2 y 3-1x50mm2.

10

SISTEMA DE UTILIZACIÓN DE MEDIA TENSIÓN 800KVA / 10 – 22.9kV LDS

-Suministro, montaje e instalación de transformador seco encapsulado en resina epóxica de 800KVA 10 – 22.9kV/ 0.46kV. Incluye envolvente metálico.

-Suministro, montaje e instalación de celdas modulares Schneider Electric, celda remonte o celda de llegada, celda de protección con seccionador fusible.

-Construcción de Sistema de Puesta a Tierra SPAT

-Red subterránea en media tensión, tendido de cable de cobre de 1x50mm2 N2XSY 18/20kV.

-Suministro e instalación de kit de terminaciones 18/20kV para cable N2XSY de 50mm2.

-Suministro de Equipos de Protección Personal (EPPs): pértiga, relevador de tensión, guantes dieléctricos,, botas dieléctricos, caretas contra arco eléctrico, lentes de seguridad.

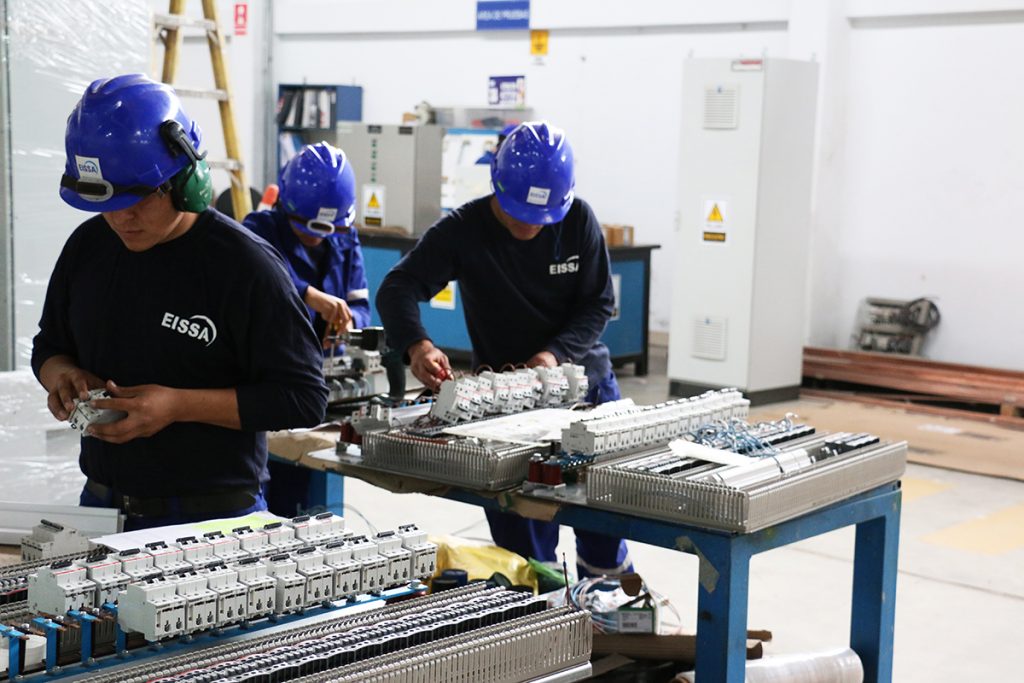

Unidad de tableros Eléctricos, Bandejas, Canaletas, Salas Eléctricas y Celdas de Media Tensión

1

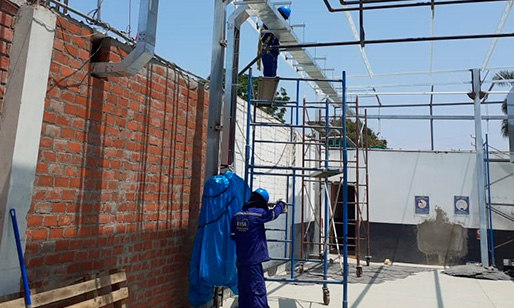

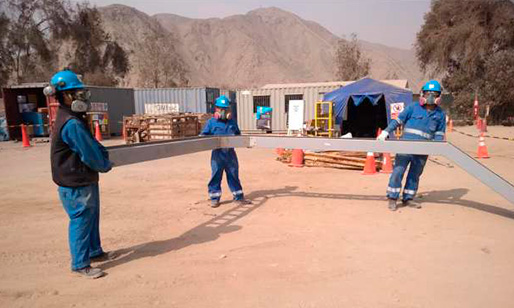

REEMPLAZO DE BANDEJAS PORTACABLES EN ÁREA DE PURIFICACIÓN

Se realizó la fabricación e instalación de bandejas portacables tipo escalera con un acabado de galvanizado en caliente, está cubierta protege a las canaletas.
El revestimiento galvanizado está unido metalúrgicamente al acero base, lo que crea un recubrimiento cuya adherencia es superior a cualquier esquema de protección de resinas epoxi.
El principal objetivo de este proceso es evitar la corrosión sobre el hierro o acero, que pueden ocasionar la humedad y la contaminación ambiental. Este proceso se ha afianzado como el más fiable y económico para la protección total del hierro y acero frente a la corrosión

2

IMPLEMENTACION DEL SISTEMA ELECTRICO EN MEDIA Y BAJA TENSION

El proyecto consiste en la implementación del sistema eléctrico de utilización en media y baja tensión, para una máxima demanda de 654Kw. Todas las cargas eléctricas (chillers, deshidratadoras, pre deshidratadoras, balanzas, bombas, etc…) que forman parte del proceso de producción de la planta industrial requieren de diferentes niveles de tensión: 440 VAC 3F, 440VAC 3F+N, 380VAC 3F y 220VAC 3F, todas a frecuencia de trabajo de 60Hz.

3

NUEVA PLANTA DE CHANCADO

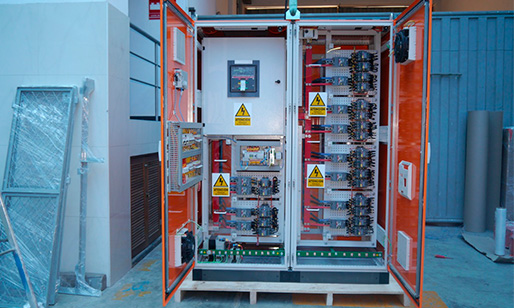

Se diseñó el tablero de compensación de energía reactiva de 820 KVAR divido en 12 pasos, se utilizó un gabinete auto soportado de la marca RITTAl con grado de protección IP55 / Nema 12.
Para el control automático del tablero, se integró un controlador lógico programable (PLC + HMI) de la marca Allen Bradley. Se realizó la puesta en marcha y capacitación en campo al personal designado por el cliente.



4

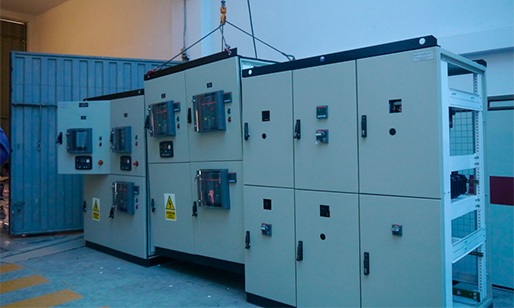

INSTALACION DE TABLEROS PARA SUB ESTACION Y PLANTA NUEVA

Se diseñó un tablero de sincronización automática para operar y monitorear las fuentes de alimentación de corriente alterna tanto en la red comercial y los grupos electrógenos, las cuales pueden trabajar de forma alternada o en paralelo, ya que, ante cualquier falla o imprevisto en la red principal, se active la segunda fuente de alimentación y no se paralice las operaciones en mina por cortes de energía.

5

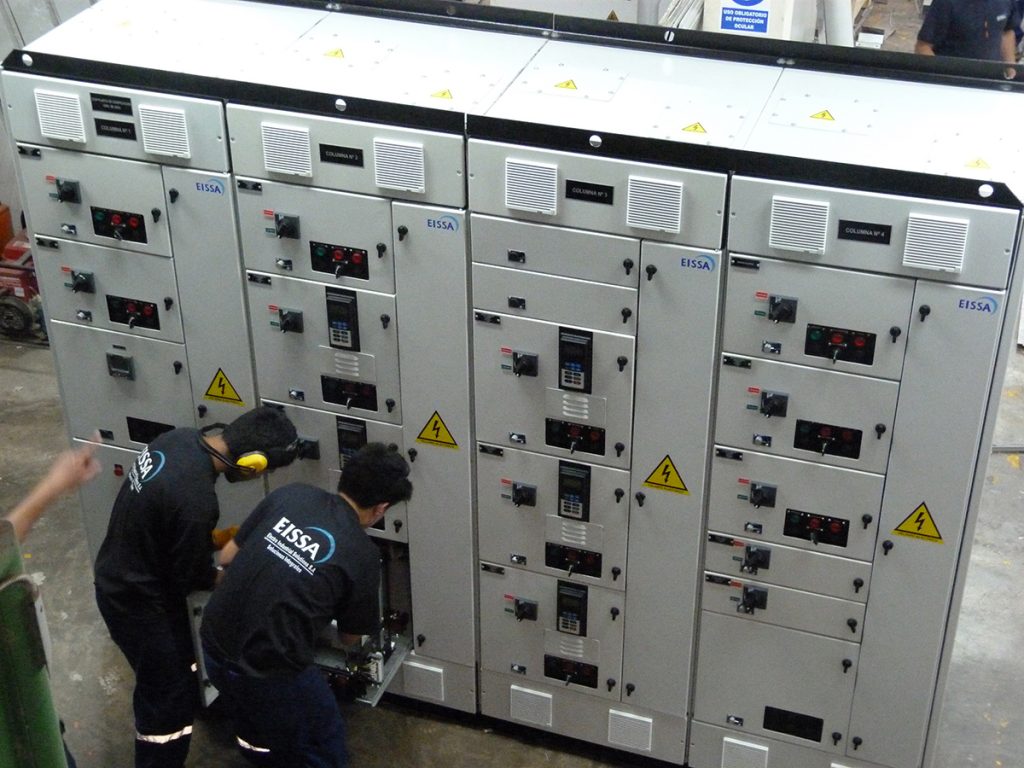

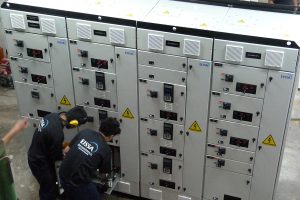

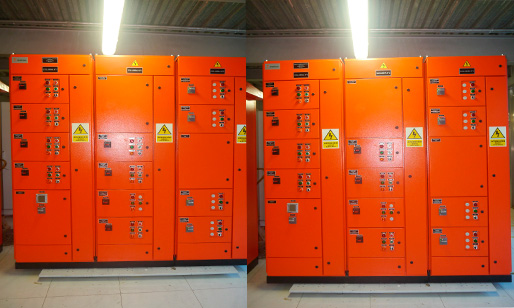

OPERACIÓN DE MOLINO DE BOLAS

Se diseñó un centro de control de motores (CCM) el cual esta conformado por secciones verticales modulares, preparadas para una fácil operación por sus partes laterales. Se utilizó un gabinete auto soportado fabricado por EISSA con grado de protección IP55 / Nema 12. Se utilizó equipamiento de las marcas ABB y Allen Bradley, estas cuentan certificaciones internacionales, aplicables a la fabricación de tableros eléctricos en baja tensión.

6

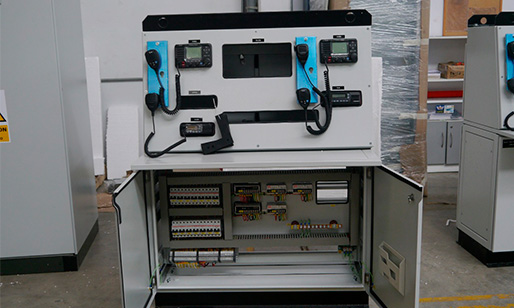

CONSOLA DE COMUNICACION PATRULLERA – RIO TUMBES

Se diseñó y fabricó consolas para el montaje de equipos de comunicación y patrullaje de ríos. Se utilizó un gabinete auto soportado de la marca EISSA con grado de protección IP55 / Nema 12.

Unidad de Automatización e Instrumentación

p1

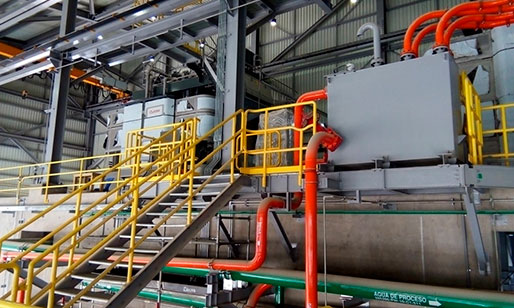

SOUTHERN TOQUEPALA – FILTROS DE PLACAS HORIZONTALES

El servicio consistió en el comisionamiento del sistema de automatización del Filtro Prensa de placas horizontales, que incluyó:
– Revisión y mejoramiento de lógica de control PLC proveniente de

fábrica, mapeo de señales, ajuste de escalamiento de centrador

de tela y pruebas de funcionamiento del sistema hidráulico.

– Configuración e integración de Redes Profibus PA y DP a

ControlLogix.

– Comisionamiento de señales de campo del filtro
– Suministro e Instalación de canalizado con bandeja portacables y
– Envío y recepción de señales vía Profibus DP hacia DCS ABB.
– Puesta en servicio, pruebas en vacío y con carga.

p3

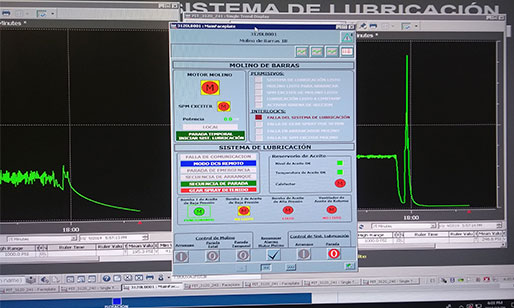

VOLCAN CERRO DE PASCO – MOLINOS DE BARRAS 1A Y 1B

El proyecto consistió en provisión de Tableros de control de tecnología Allen Bradley CompactLogix y Micro850, montaje e instalaciones electromecánicas en mina y Automatización del funcionamiento de los molinos.

Desarrollo de Programas sobre RSLogix 5000 v31.00, CCWorkbench y diseño de pantallas en FactoryTalkView Machine v8.1, para el control y operación de sistema de lubricación; Control del sistema de engrase Gear Spray; interconexión con switchgear y secuencias arranque/parada de molino.

Integración sobre protocolo de comunicación Ethernet IP y fibra óptica SM.

Pruebas FAT, Pre y comisionamiento y pruebas SAT en campo.

5

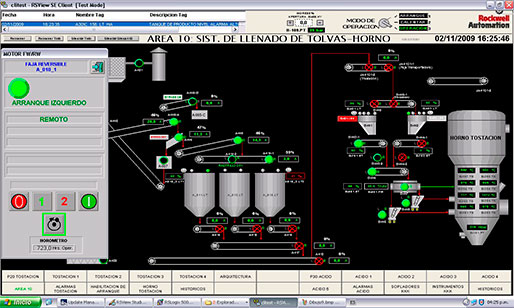

LLENADO DE TOLVAS AUTOMATICO: Votorantim Metais Cajamarquilla S.A

Automatización de Faja móvil B005 y A010 para llenado automático de tolvas.
Creación de pantallas en RsView Studio.

p2

CONTROL DE CLARIFICADORES: Doe Run S.R.L.

El proyecto consistió en la provisión de Tableros de control de tecnología Allen Bradley ControlLogix L75 y Tableros remotos RIO’S, comisionamiento y automatización del proceso.

Desarrollo de Programas sobre RSLogix 5000 v20.04.

Integración sobre protocolos de comunicación ControlNet, DeviceNet y Ethernet IP.

Configuración de Instrumentos de nivel, presión, temperatura, flujo, densidad y electroválvulas.

Pruebas FAT, Pre y comisionamiento de todas las señales de campo y pruebas SAT en campo.

Unidad de Mantenimiento Eléctrico

1

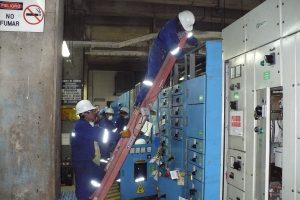

MANTENIMIENTO PREVENTIVO: Banco Central de Reserva del Perú

Se ejecutó el programa de mantenimiento anual de la subestación de distribución de 10kv, tableros generales de alumbrado, fuerza y banco de condensadores, sistema de emergencia y sistema de puesta a tierra.

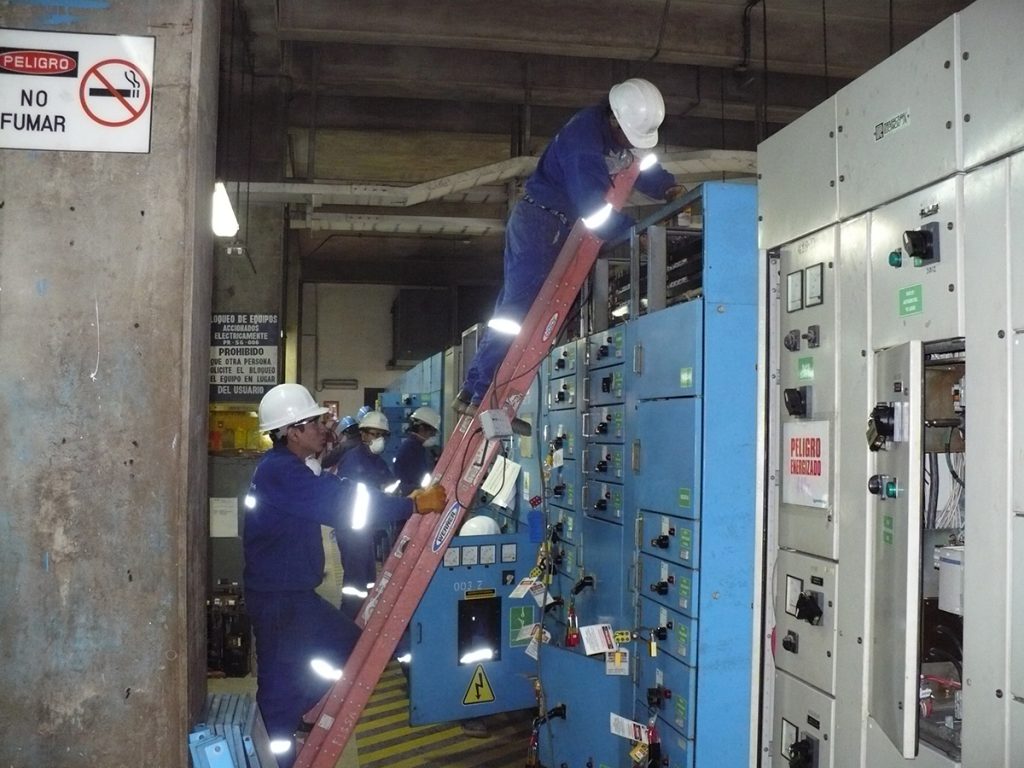

2

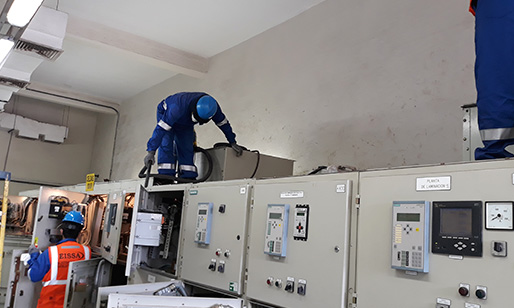

MANTENIMIENTO PREVENTIVO: Corporación Aceros Arequipa

Se ejecutó el mantenimiento de celdas de media tensión y tableros de protección de las plantas de laminación 1, 2, planta de agua ntl, reducción directa
